2025年高职单招《电子技术基础》每日一练试题04月13日

2025年高职单招《电子技术基础》每日一练试题04月13日，可以帮助我们积累知识点和做题经验，进而提升做题速度。通过高职单招每日一练的积累，助力我们更容易取得最后的成功。

判断题

1、三端集成稳压器CW79MO8的输出电压为79V。（）

答 案：错

解 析：三端集成稳压器CW79M08的输出电压为-8V。故错误。

2、CW79××系列三端集成稳压器是三端固定式负电压输出稳压器。()

答 案：对

解 析：CW79××系列三端集成稳压器是三端固定式集成稳压器，且输出负电压。故正确。

3、三极管构成的放大电路，b可以作为输出端。()

答 案：错

解 析：三极管构成的放大电路，只有c和e可以作为输出端。故错误。

单选题

1、某计数器的状态转换图如图所示，该计数器的模为()

• A：三
• B：四
• C：五
• D：八

答 案：C

解 析：保持循环状态的有5个，也就是说当计数器使用的过程中只有这5个状态才能保持一直计数。故C正确。

2、与乙类功率放大电路相比较，甲乙类功率放大电路的主要优点是（）

• A：不使用输出变压器
• B：不使用输出端大电容
• C：效率高
• D：无交越失真

答 案：D

解 析：甲乙类功放的功放管设置较低的静态工作点，每个管子导通的时间大于信号的半个周期，效率介于甲类和乙类功放之间，无交越失真。乙类功放会产生交越失真。故D正确。

3、关于基本共集放大电路的特点，以下说法错误的是()

• A：输入电阻很大
• B：输出电阻很小
• C：电压放大倍数近似等于1
• D：输出电压与输入电压相位相反

答 案：D

解 析：基本共集放大电路的输入电阻高，输出电阻低，电压放大倍数近似等于1,输出电压与输人电压同相。D符合题意。

主观题

1、某同学参加4门考试，规定如下： (1)课程A及格得1分，不及格得0分； (2)课程B及格得2分，不及格得0分； (3)课程C及格得4分，不及格得0分； (4)课程D及格得5分，不及格得0分。 若总得分大于8分(含8分),就可结业。试用与非门设计实现上述逻辑要求的电路。

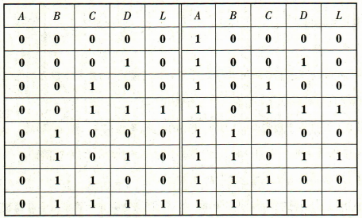

答 案：根据题意可列出真值表如下 由真值表可得L=m₃+m₇+m₁₁+m₁₃+m₁₅ 利用卡诺图化简 化简得 逻辑电路图如图所示：

2、已知真值表如表所示，试画出它的逻辑图。

答 案：(1)写出真值表中使输出为1的所有输入变量乘积项，凡取1值的用原变量表示，取0值的用反变量表示。然后将这些乘积项相加，即得到输出逻辑函数表达式。 当输入为A=0、B=1、C=1时，乘积项=1,此时L=1。同理乘积项使L=1。输出逻辑函数表达式就是这两个乘积项之和，即, (2)上式不需要化简，将式中所有的与、或、非运算符号用相应的逻辑符号代替，并按照逻辑运算的先后次序将它们连接起来，得到如图所示的逻辑图。

3、时序逻辑电路如图所示。 (1)写出各触发器的驱动方程。 (2)列出电路状态表，设电路初态Q₁Q₀=00。

答 案：(1)FF₀对应的JK触发器的驱动方程为 FF₁对应的JK触发器的驱动方程为 (2)由驱动方程和JK触发器的特性方程,可得到电路的状态方程为 据此可得电路状态表如下表所示。

填空题

1、CW7906表示输出电压为（）V的稳压器。

答 案：-6

解 析：CW78××系列输出正电压，CW79××系列输出负电压。型号末两位数字表示输出电压值。因此CW7906表示输出电压为-6V。
